GOS2000系列产品,是基于Intel® X86、PowerPC、FPGA等技术的高度集成化的硬件平台

产品编号:2016720184628

产品价格:¥

产品描述:GOS2000系列产品,是基于Intel® X86、PowerPC、FPGA等技术的高度集成化的硬件平台

产品介绍

GOS2000系列产品,是基于Intel® X86、PowerPC、FPGA等技术的高度集成化的硬件平台,采用了高性能CPU无风扇散热、网络数据采集、高速数据压缩存储加密等多种技术,实现了高性能计算、多端口同步高速数据采集、数据实时分析、大容量数据存储等功能。



GOS2000在满足工业标准的同时,针对各个行业的特点,做了特殊的优化处理,以满足特定场合的标准和需要。

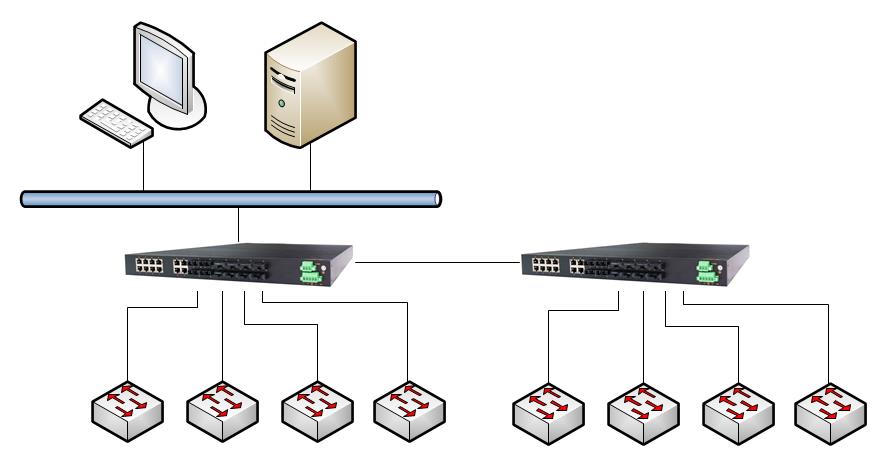

GOS2000采用分体式架构,分为数据采集单元与数据数据处理单元两部分,两种单元通过专用通讯线缆连接,可实现数据采集端口的灵活配置,最多支持24路以太网数据采集端口。通过内置实时处理器的应用,实现了多路并行采集零丢包技术,配合高精度硬件时间戳的功能,满足智能变电站网络报文记录及故障录波分析装置的需求。

 数据处理单元

处理器 Intel® Atom™ D2550
1.86GHz,1MB Cache,32nm
2 Cores,4 Threads
内存 1x DDR3内存插槽
最高容量4GB
IDE 1x IDE
支持40Pin DOM(无需供电线缆)
SATA 2x SATA
支持2.5英寸硬盘、SSD,Half-SSD
USB 2x USB2.0(后面板),2x USB2.0(内置)
显示接口 1x VGA(DB15)
GMA3650,核心频率640MHz
最大显存224MB(UMA)
PS/2 1x PS/2鼠标接口,1x PS/2键盘接口
看门狗 0~255秒可编程
以太网 集成6路10/100/1000Mbps @RJ45
Intel® 82583V
串行接口 2x RS232/422/485(DB9),8x RS232/485(接线端子)
2KV隔离,浪涌保护
RS485共模抑制保护
波特率300bps~921.6Kbps
工作模式自动识别,无需跳线/设置
电源 110VDC/220VAC/220VDC自适应
支持500mS,100%电压跌落
支持双输入冗余电源
失电告警硬节点输出(常闭节点)
继电器 4路继电器输出接口
触点容量5A@250V
常开、常闭节点输出
DI 6路开关量(24VDC)输入接口
2KV隔离,浪涌保护
IRIG-B 1路IRIG-B接口(电接口、光纤接口)
电气接口:RS485电平、24VDC电平
IEEE1588 1路IEEE1588接口(RJ45、光纤接口)
支持PTP、ETE对时
数据压缩 压缩速度:100MB/S
数据压缩比:平均5:1
压缩算法:eLZS、LZS、GZIP
数据加密 加密算法:AES(128,192,256),CBC,GCM,CTR,ECB,XTS-256,XTS-512,3DES,DES,ARC4,3DES,DES,ARC4
外形 88mm x 482mm x 280mm (2U x 19” x 11”)
重量 约4公斤(最大配置)
温度 工作温度:-40℃ ~ +55℃(使用电子盘)
存储温度:-40℃ ~ +85℃(使用电子盘)
湿度 工作湿度:10% ~ 95%,非凝露
存储湿度:10% ~ 95%,非凝露
指示灯 8路用户程序控制自定义指示灯

● 数据采集单元

CPU PowerPC,主频1GHz
内存 2GB DDR2 SDRAM
端口类型 100Mbps(SC/ST)(8路)
10/100/1000Mbps(RJ45)(8路)
1000Mbps(LC)(4路)
报文采集 每路百兆采集口:100Mbps(线速,包容量64字节)
每路千兆采集口:400Mbps(包容量64字节)
每路采集口可单独配置为电口或光口
极限报文采集能力:240MB/S
对时精度 IEEE1588:±100nS(PTP),±250nS(ETE)
IRIG-B:±250nS
时标精度 对时精度±500nS(典型配置)
对时精度政府100nS(高精度配置)
守时精度 ±150mS@24小时(典型配置)
±50mS@24小时(高精度配置)
报文时标分辨率 ±8nS
电源 110VDC/220VAC/220VDC自适应
支持500mS,100%电压跌落
支持双输入冗余电源
失电告警硬节点输出(常闭节点)

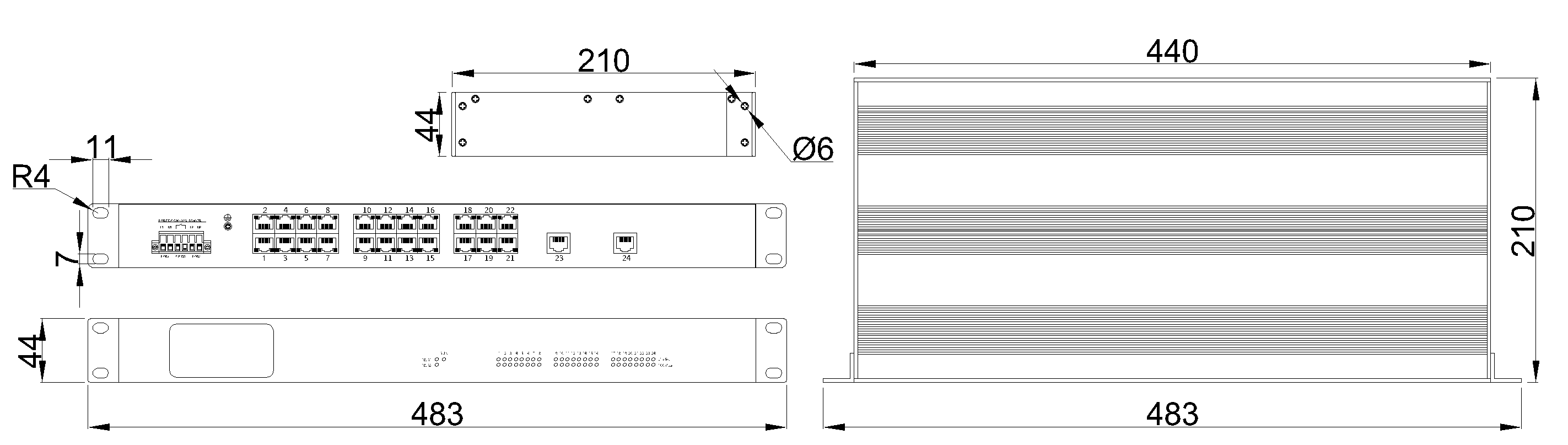

外形 44mm x 482mm x 280mm (1U x 19” x 11”)
电源 110VDC/220VAC/220VDC自适应
支持500mS,100%电压跌落
支持双输入冗余电源
失电告警硬节点输出(常闭节点)
重量 约3公斤
温度 工作温度:-40℃ ~ +55℃
存储温度:-40℃ ~ +85℃
湿度 工作湿度:10% ~ 95%,非凝露
存储湿度:10% ~ 95%,非凝露

● 操作系统

Linux

PowerPC,主频1GHz

绝缘电阻

电源输入端口、输出端口对地
500VDC的兆欧表,大于100MΩ,漏电流小于10mA
IO/通讯端口对地(额定电压小于63VDC)
500VDC的兆欧表,大于20MΩ,漏电流小于10mA
IO/通讯端口对地(额定电压大于63VDC)
500VDC的兆欧表,大于100MΩ,漏电流小于10mA

● 冲击电压

电源端口对地
1.2/50uS,开路电压5KV的标准雷电波
IO、通讯端口对地(额定电压小于63VDC)
1.2/50uS,开路电压1KV的标注雷电波
IO、通讯端口对地(额定电压大于63VDC)
1.2/50uS,开路电压5KV的标注雷电波

● 介质强度

电源端口对地,对通讯端口(不含RJ45),对IO
2000VAC,1Min
IO、通讯端口对地(额定电压小于63VDC)
500VAC,1Min
IO、通讯端口对地(额定电压大于63VDC)
2000VAC,1Min
无电气联系各通讯、IO之间(额定电压大于63VDC)
2000VAC,1Min
无电气联系各通讯、IO之间(额定电压小于63VDC)
500VAC,1Min

● 冲击振动

振动响应
GB/T 11287-2000,3.2.1,I级
振动耐久
GB/T 11287-2000,3.2.2,I级
冲击响应
GB/T 14537-1993,4.2.1,I级
冲击耐久
GB/T 14537-1993, 4.2.2,I级

● 电磁兼容

1MHz脉冲群抗扰度
电源端口、IO端口:共模±2.5KV
电源端口、IO端口:差模±1.0KV
通讯端口:共模±1.0KV
100KHz脉冲群抗扰度
电源端口,IO端口:共模±2.5KV
电源端口,IO端口:差模±1.0KV
通讯端口:共模±1.0KV
静电放电抗扰度
4级:接触放电±8.0KV
4级:空气放电±15.0KV
震荡波抗扰度
电源端口:3~4级,共模2.5KV
电源端口: 3~4级,差模1.25KV
电快速瞬变脉冲群抗扰度
电源端口: 4级,±4.0KV
通讯端口: 4级,±2.0KV
IO端口: 4级,±2.0KV
工频磁场抗扰度
5级:磁场强度:100A/m
脉冲磁场抗扰度
5级:磁场强度:1000A/m
阻尼振荡磁场抗扰度
5级:磁场强度:100A/m
磁场频率:1MHz,0.1MHz
浪涌抗扰度
电源端口:3级,±2.0KV
IO端口:3级,±1.0KV
通讯端口:3级,±1.0KV(不含RJ5网络)
电源暂降、短时中断抗扰度
500mS,100%跌落
